Spring Webclient 코드 레벨 분석

MacOS 를 사용하여 Netty 의 NioEventLoop.java 가 사용되었습니다.
WebClient -> Netty 로 전달되는 과정에 중점

---

WebClient 를 호출한 MainThread 에서 실행되는 영역

    static {
        this.webClient = WebClient.builder().baseUrl("http://127.0.0.1:8090")
                .clientConnector(new ReactorClientHttpConnector(HttpClient.create().compress(true)))
                .build();
    }

	@PostConstruct
    public void webClientTest() throws InterruptedException {
        while(true) {
            Thread.sleep(30000);
            webClient.post()
                .uri("/hello")
                .bodyValue("Woongs Test")
                .exchange()
                .flatMap(clientResponse -> {
                    return clientResponse.bodyToMono(String.class);
                })
                .doOnNext(System.out::println)
                .subscribe();
        }
    }

@PostConstruct 를 사용하여 주기적으로 WebClient 가 호출되도록 테스트 코드 작성.

localhost 의 8090 포트로 post 요청을 30초마다 보내게된다.



PooledConnectionProvider.java

		@Override
		public void onNext(PooledRef<PooledConnection> value) {
			pooledRef = value;

			PooledConnection pooledConnection = value.poolable();
			pooledConnection.pooledRef = pooledRef;

			Channel c = pooledConnection.channel;

			if (c.eventLoop().inEventLoop()) {
				run();
			}
			else {
				c.eventLoop()
				 .execute(this);
			}
		}

Channel 을 관리하는 PooledConnectionProvier 가 event 를 전달받어 onNext() 가 호출됨.

value 는 현재 처리할 PooledConnection 이 담겨있으며 value.channel 에 connection 맺은 Channel 이 들어있음



실행중인 Thread

@PostConsturct 에서 WebClient 를 실행하였으므로 WebClient 를 호출한것은 Main 쓰레드이다.

따라서 Else 문으로 전달된다.

Channel 에는 해당 Channel 의 Netty NioEventLoop 를 변수로 가지고 있어 NioEventLoop 로 Post 요청을 Execute() 한다.



SingleThreadEventExecutor.java (NioEventLoop.java)

    private void execute(Runnable task, boolean immediate) {
        boolean inEventLoop = inEventLoop();
        addTask(task);

        ...
    }

execute() 내부에는 addTask() 를 호출하고 있다.



    protected void addTask(Runnable task) {
        ObjectUtil.checkNotNull(task, "task");
        if (!offerTask(task)) {
            reject(task);
        }
    }

    final boolean offerTask(Runnable task) {
        if (isShutdown()) {
            reject();
        }
        return taskQueue.offer(task);
    }

addTask() 함수를 호출하여 실행되어야 하는 POST 요청을 NioEventLoop 의 taskQueue 에 저장한다.



여기까지 실행되면 WebClient 를 호출한 MainThread 의 역할은 종료되는것을 알 수 있다.

그렇다면 add 된 Task 는 어디에서 처리가 되는것인지 확인해야 한다.

---

NioEventLoop 영역



아래 분석에서 알 수 있듯이 NioEventLoop 는 Channel 에서 발생한 IO Event 뿐만 아니라 Task Queue 의 Task 도 처리하는 역할을 가지고 있다.



https://woooongs.tistory.com/73

Netty NioEventLoop 코드 레벨 분석



NioEventLoop.java

                if (ioRatio == 100) {
                    try {
                        if (strategy > 0) {
                            processSelectedKeys();
                        }
                    } finally {
                        // Ensure we always run tasks.
                        ranTasks = runAllTasks();
                    }
                } else if (strategy > 0) {
                    final long ioStartTime = System.nanoTime();
                    try {
                        processSelectedKeys();
                    } finally {
                        // Ensure we always run tasks.
                        final long ioTime = System.nanoTime() - ioStartTime;
                        ranTasks = runAllTasks(ioTime * (100 - ioRatio) / ioRatio);
                    }
                } else {
                    ranTasks = runAllTasks(0); // This will run the minimum number of tasks
                }

NioEventLoop 의 run() 메서드는 무한 루프를 돌면서 IO Event 와 Task Queue 의 테스크들을 처리한다.

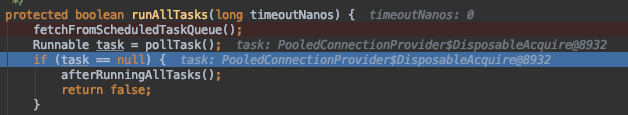

runAllTasks() 의 Break Point 를 잡은 후에 MainThread 에서 WebClient 를 호출하면 addTask() 이후에 NioEventLoop 의 runAllTasks() 에 잡히는 것을 확인할 수 있다.

이때 Task 를 처리하는 것은 MainThread 가 아니라 NioEventLoop 쓰레드이다.

    protected static void safeExecute(Runnable task) {
        try {
            task.run();
        } catch (Throwable t) {
            logger.warn("A task raised an exception. Task: {}", task, t);
        }
    }

safeExecute() 함수에 의해서 Task 의 run() 메서드가 실행된다.



PooledConnectionProvider.java

				ChannelOperations<?, ?> ops = opsFactory.create(pooledConnection, pooledConnection, null);
				if (ops != null) {
					ops.bind();
					// First send a notification that the connection is ready and then change the state
					// In case a cancellation was received, ChannelOperations will be disposed
					// and there will be no subscription to the I/O handler at all.
					// https://github.com/reactor/reactor-netty/issues/1165
					sink.success(ops);
					obs.onStateChange(ops, State.CONFIGURED);
				}

run() 메서드에서 obs.onStateChange() 함수가 호출되면 실제 ByteBuf 에 Write 하기 위한 코드들이 실행된다.

Observer 를 통해서 상태 변경을 감지한 HttpIOHandlerObserver.java 가 상태 변경을 전달 받아 reactor component 들에게 전달한다.



HttpClientOperation.java 가 mapper 로 사용되어 HttpOpertions.send() 가 호출되게 된다.

	@Override
	@SuppressWarnings("unchecked")
	public NettyOutbound send(Publisher<? extends ByteBuf> source) {
		if (!channel().isActive()) {
			return then(Mono.error(AbortedException.beforeSend()));
		}
		if (source instanceof Mono) {
			return new PostHeadersNettyOutbound(((Mono<ByteBuf>)source)
					.flatMap(msg -> {
						if (markSentHeaderAndBody(msg)) {
							try {
								afterMarkSentHeaders();
							}
							catch (RuntimeException e) {
								ReferenceCountUtil.release(msg);
								return Mono.error(e);
							}
							if (HttpUtil.getContentLength(outboundHttpMessage(), -1) == 0) {
								log.debug(format(channel(), "Dropped HTTP content, " +
										"since response has Content-Length: 0 {}"), toPrettyHexDump(msg));
								msg.release();
								return FutureMono.from(channel().writeAndFlush(newFullBodyMessage(Unpooled.EMPTY_BUFFER)));
							}
							return FutureMono.from(channel().writeAndFlush(newFullBodyMessage(msg)));
						}
						return FutureMono.from(channel().writeAndFlush(msg));
					})
					.doOnDiscard(ByteBuf.class, ByteBuf::release), this, null);
		}
		return super.send(source);
	}

channel().writeAndFlust() 함수에 의해서 해당 Channel 에 write 가 실행되게 된다.



HttpClientOperation 의 send 함수 호출 부분은 EncoderHttpMessageWriter.java 에서 MessageWriter 가 만들어질때 이미 결정되어있고 subscribe() 가 호출되고 onNext() 가 호출되었을때 그제서야 실제 콜백인 send() 가 호출되는 것이다.



NioSocketChannel.java

   @Override
    protected void doWrite(ChannelOutboundBuffer in) throws Exception {
        SocketChannel ch = javaChannel();
        int writeSpinCount = config().getWriteSpinCount();
        do {
          ...
            switch (nioBufferCnt) {
             	...
                case 1: {
                    // Only one ByteBuf so use non-gathering write
                    // Zero length buffers are not added to nioBuffers by ChannelOutboundBuffer, so there is no need
                    // to check if the total size of all the buffers is non-zero.
                    ByteBuffer buffer = nioBuffers[0];
                    int attemptedBytes = buffer.remaining();
                    final int localWrittenBytes = ch.write(buffer);
                   ...
    }

ch.write() 가 호출되어 실제 write 가 실행되며 이 이후에 해당 요청을 받는 서버쪽에서 요청을 수신하게 된다.



SocketChannelImpl.java

var3 = IOUtil.write(this.fd, var1, -1L, nd);

native 메서드를 호출하여 write.



---

만약 WebClient 를 호출한 쓰레드가 MainThread 가 아니라 NioEventLoop 쓰레드라면?

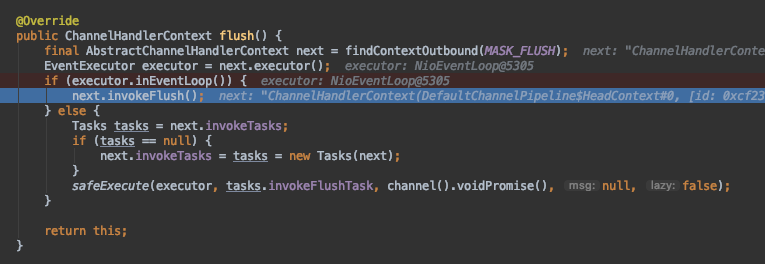

    @Override
    public ChannelHandlerContext flush() {
        final AbstractChannelHandlerContext next = findContextOutbound(MASK_FLUSH);
        EventExecutor executor = next.executor();
        if (executor.inEventLoop()) {
            next.invokeFlush();
        } else {
            Tasks tasks = next.invokeTasks;
            if (tasks == null) {
                next.invokeTasks = tasks = new Tasks(next);
            }
            safeExecute(executor, tasks.invokeFlushTask, channel().voidPromise(), null, false);
        }

        return this;
    }

AbstractChannelHandlerContext.java 에서 현재 Thread 가 EventLoop 쓰레드 이므로 TaskQueue 에 넣지 않고 즉시 실행한다.
